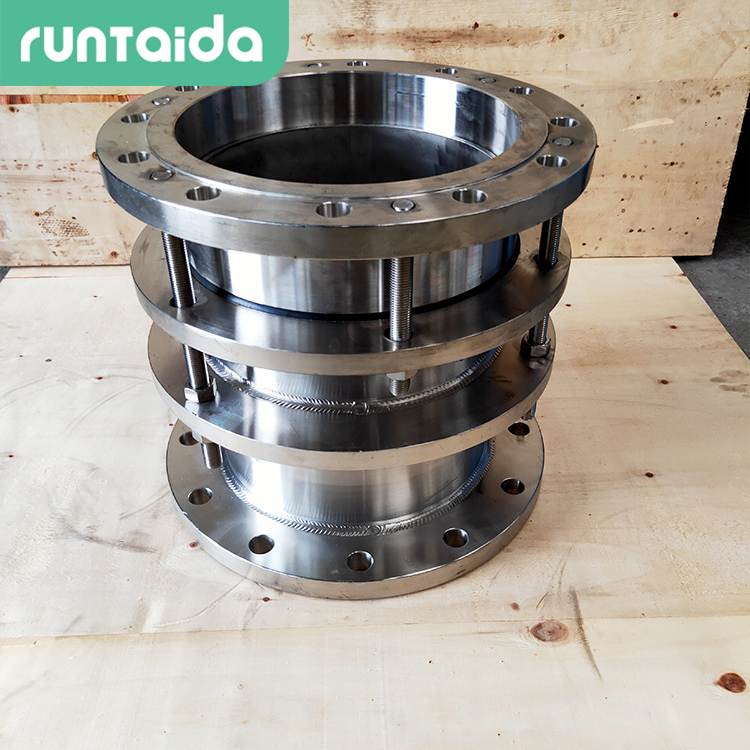

不銹鋼伸縮接頭廠家
- 品牌 潤泰達
- 型號 GB12465
伸縮接頭是泵、 閥門， 管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
管道安裝中伸縮接頭的重要性，伸縮接頭由于連接伸縮管或波紋管的溫度變化較大，伸縮接頭的使用是一種保護措施，伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝?？沙惺芄芫€的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
技術要求：
1.伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。
橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠III－2。
2.除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。
3.一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。
因為伸縮接頭系列產品屬金屬制品、其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。
|
公稱通徑 |
管子外徑 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑D |
螺栓孔中心 |
螺栓孔 |
||||||||
|
n/個 |
do |
min |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
330 |
220 |
180 |
40 |
13.1 |
|
80 |
89 |
200 |
160 |
8 |
15.0 |
|||||
|
100 |
114 |
220 |
180 |
20.7 |
||||||
|
125 |
140 |
250 |
210 |
26.4 |
||||||
|
150 |
168 |
285 |
240 |
22 |
340 |
33.8 |
||||
|
200 |
219 |
340 |
295 |
41.0 |
||||||
|
250 |
273 |
395 |
350 |
12 |
55.1 |
|||||
|
300 |
325 |
445 |
400 |
370 |
445 |
195 |
50 |
68.3 |
||
|
350 |
377 |
505 |
460 |
16 |
88.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
380 |
101.3 |
||||
|
450 |
480 |
615 |
565 |
115.7 |
||||||
|
500 |
530 |
670 |
620 |
20 |
136.9 |
|||||
|
600 |
630 |
780 |
725 |
30 |
420 |
465 |
215 |
188.7 |
||
|
700 |
720 |
895 |
840 |
24 |
232.1 |
|||||
|
800 |
820 |
1O15 |
950 |
33 |
560 |
380 |
320 |
60 |
384.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
422.9 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
487.6 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
600 |
400 |
340 |
718.6 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
630 |
888.0 |
|||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
670 |
410 |
350 |
1252.3 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1468.2 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
690 |
430 |
370 |
1753.5 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
730 |
2165.2 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2473.7 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
820 |
490 |
410 |
80 |
2864.5 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3214.2 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
840 |
3642.3 |
|||
