法蘭松套傳力接頭的包裝、運輸及貯存方式
法蘭松套傳力接頭的包裝、運輸及貯存方式：
1、法蘭松套傳力接頭的包裝標志符合GB/T 191和GB/T 6388的規定。

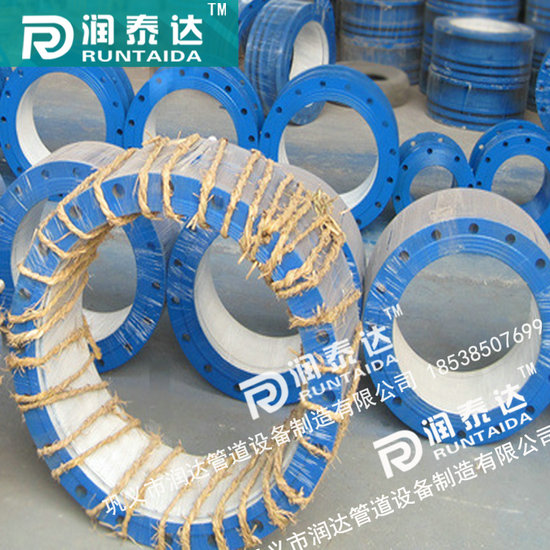

2、法蘭松套傳力接頭包裝時纏繞包裝紙，并采取固定螺桿等方法進行固定。
3、包裝時雙法蘭松套傳力接頭清潔干凈，法蘭密封面采取加保護罩等保護措施，用木制包裝箱包裝。
4、包裝箱內有產品合格證、安裝使用說明書、裝箱清單。裝箱清單包括以下內容： a）產品名稱 b）型號 c）產品規格 d）公稱壓力 e）每箱數 f)產品合格證 g）合格證書號碼。
5、法蘭松套傳力接頭的運輸符合JB 2536中的要求。在不直接雨淋的條件下可采用任何方式運輸。
6、法蘭松套傳力接頭在不施加外負載狀態下貯存，并貯存在無腐蝕性氣體的干燥環境里，避免雜亂堆放。
雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。雙法蘭傳力接頭能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
單法蘭松套傳力接頭，型號VSSJAFG（1999標準）或CF（2002標準）型，由法蘭式松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。特點：安搜索裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。
|
公稱通徑DN |
管子外徑 |
外形尺寸 |
伸縮量△L |
n-Th |
||||
|
DW |
Do |
D |
L |
L1 |
0.6-1.6MPa |
2.5MPa |
||
|
65 |
76 |
76 |
155 |
645 |
180 |
90 |
2-M12 |
2-M12 |
|
80 |
89 |
89 |
165 |
|||||
|
100 |
108 |
108 |
190 |
2-M16 |
||||
|
114 |
114 |
195 |
||||||
|
125 |
133 |
133 |
215 |
|||||
|
140 |
140 |
225 |
||||||
|
150 |
159 |
159 |
245 |
2-M16 |
3-M16 |
|||
|
168 |
168 |
255 |
||||||
|
200 |
219 |
219 |
310 |
645 |
180 |
90 |
2-M16 |
3-M16 |
|
250 |
276 |
276 |
375 |
3-M20 |
4-M20 |
|||
|
300 |
325 |
325 |
440 |
655 |
220 |
110 |
5-M20 |
|
|
350 |
377 |
377 |
490 |
4-M20 |
||||
|
400 |
426 |
426 |
540 |
|||||
|
450 |
480 |
480 |
590 |
5-M20 |
6-M20 |
|||
|
500 |
530 |
530 |
645 |
|||||
|
600 |
630 |
630 |
750 |
|||||
|
700 |
720 |
720 |
850 |
6-M20 |
7-M20 |
|||
|
800 |
820 |
826 |
965 |
1075 |
290 |
150 |
6-M24 |
8-M24 |
|
900 |
920 |
926 |
4065 |
7-M24 |
9-M24 |
|||
|
1000 |
1020 |
1026 |
1165 |
|||||
|
1200 |
1220 |
1226 |
1365 |
8-M24 |
10-M24 |
|||
|
1400 |
1420 |
1428 |
1590 |
9-M27 |
12-M27 |
|||
|
1500 |
1520 |
1528 |
1690 |
|||||
|
1600 |
1620 |
1628 |
1795 |
10-M27 |
14-M27 |
|||
|
1800 |
1820 |
1828 |
2000 |
11-M27 |
15-M30 |
|||
|
2000 |
2020 |
2030 |
2200 |
12-M27 |
16-M30 |
|||
|
2200 |
2220 |
2230 |
2420 |
13-M27 |
|
|||
|
2400 |
2420 |
2430 |
2635 |
14-M30 |
||||
|
2600 |
2620 |
2630 |
2835 |
15-M30 |
||||
|
2800 |
2820 |
2830 |
3040 |
16-M33 |
||||
|
3000 |
3020 |
3030 |
3240 |
17-M33 |
||||
